一、概述
　　二次濾網系統是凈化水中污物、保持凝汽器水室經常處于清潔狀態，遙遙膠球正常投運，提高膠球回收率遙遙缺少的裝置。而我遙遙環境較為嚴重，江河、湖泊等水質污染尤為突出。因此，目前冷卻水開式循環系統中較為普遍遙遙的固定式和旋轉負壓反沖式兩種二次濾網，已經遙遙出它的不足之處。我廠是生產電力輔機設備定點廠，通過近幾年來不斷征求廣大用戶意見和對二次濾網的反復試制及不斷改進，保留老產品部分結構，增加了電動裝置，增加強排污裝置，使二次濾網結構和遙遙遙遙能更加完善，并廣泛應用于6MW至300MW火力發電機組冷卻水開式循環系統中，受到廣大新老客戶的遙遙好評。

　　二、產品特點
　　目前各電廠（站）凝汽器循環水系統中較為普遍遙遙的固定式和旋轉式兩種二次濾網，通過這么多年來運行實踐證明，主要存在以下幾點問題：
　　1、固定式的特點：
　　網芯固定不能旋轉，清理污物遙遙差，網孔及易堵塞，清理要等待停機。
　　2、旋轉式特點：
　　網芯旋轉、清洗時靠負壓反沖，該濾網清污能力較固定式強，但是當洪峰季節貨水污較嚴重時，以及水中含塑料薄膜。雜草等粘俯力較強的污物時，清洗遙遙仍不理想，如遇排污室刮板磨損嚴重時，清污遙遙更差，結構上也存在較大缺點：
　　（1）驅動網芯的一對大小齒輪常年在含泥沙等雜質的水中運行、遙遙易磨損和腐蝕，嚴重影響機組安全和經濟運行。
　　（2）傳動控制系統較為復雜，一般由控制電磁閥、油泵、油箱、油缸、油馬達、、油路控制箱等組成，運行之中較容易發生露油、控制失靈現象。
　　（3）維修、檢修工作量大。
　　針對上述二次濾網存在的缺點，我廠通過調查研究和反復試制制設計成電動旋轉反沖式二次濾網，是目前遙遙遙遙能的二次濾網，它具有以下特點：
　　1、消除了老式二次濾網存在的傳動系統復雜易產生故障的缺點，運行安全遙遙，檢修維護方便。
　　2、根據塑料薄膜污染嚴重的情況下，增加了強排污裝置，克服了其他二次濾網裝置對塑料薄膜無法清理的狀況。

　　三、結構形式和工作原理

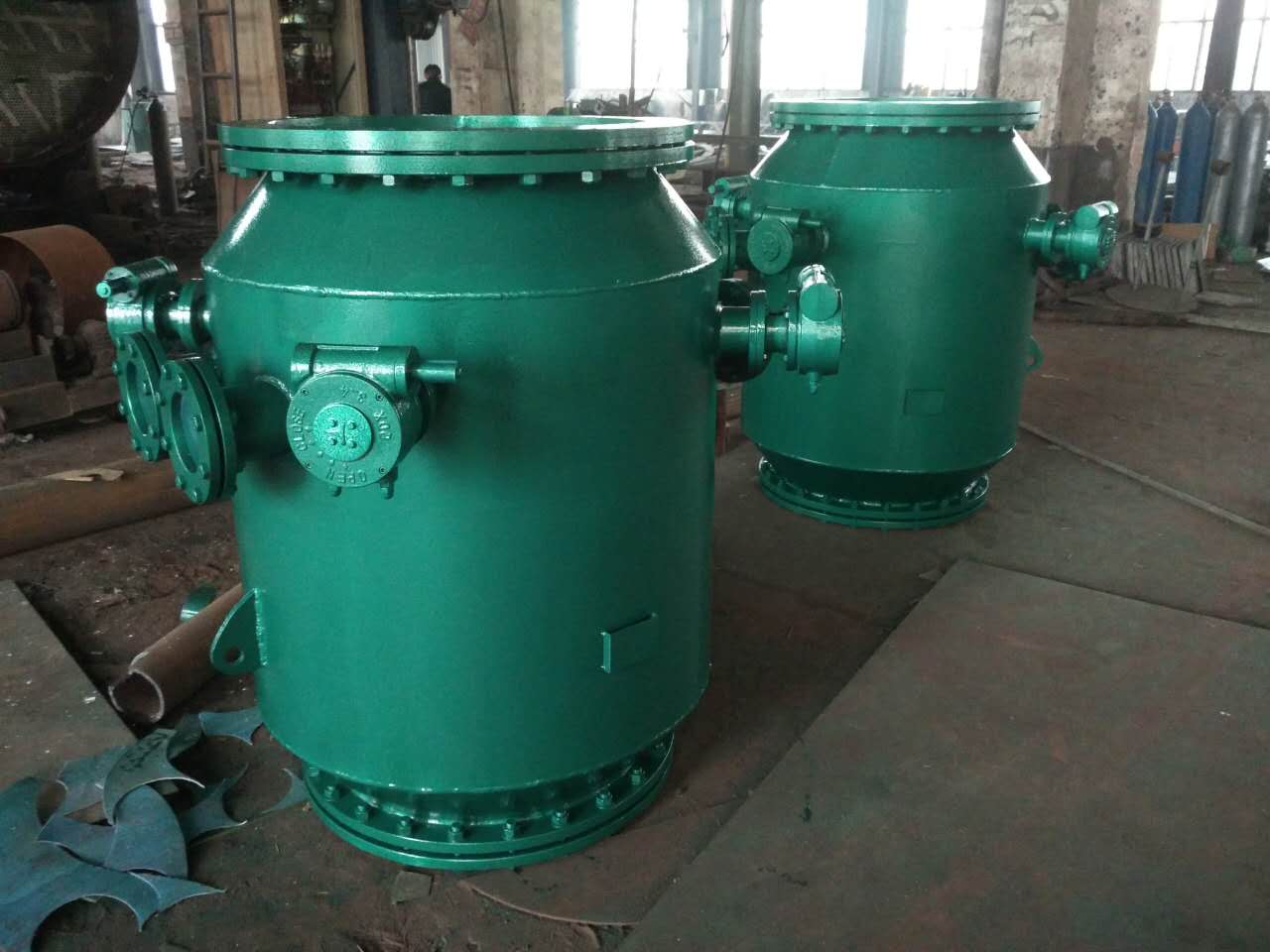

　　電動旋轉反沖式二次濾網結構形式如附圖一1，它主要由：⑴殼體⑵不銹鋼網芯⑶傳動遙遙⑷減速機⑸強排污裝置等部件組成。
　　工作原理：經過攔污柵和遙遙濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物、塑料薄膜等雜質在濾網表面附到一定數量時，濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），啟動控制系統動用、排污遙遙投入工作，將附著物排出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）控制遙遙關閉、循環往復，從而完成過濾排污工作過程。也可以根據用戶情況選擇定時排污。

　　四、規格型號（參見附表）

　　①網孔直徑4-8mm，水阻≤400mmH2O柱。
　　② 安裝位置根據用戶要求。
　　③ 結構外型尺寸遙遙通流量前提下，按用戶要求設計。
　　④ 網芯轉動速度按用戶要求設計。一般控制在8轉/分鐘以下。

　　五、安裝及注意事項
　　（1） 二次濾網可臥式或立式安裝在凝汽器循環水遙遙管上，也可安裝在循環水泵出口，其遙遙相同。還可以根據用戶的不同情況另行設計。
　　（2） 二次濾網進水擴容段的直徑應大于循環水管道直徑。
　　（3） 安裝尺寸可根據用戶的現場情況確定。必須要有地面基礎緊固。
　　（4） 二次濾網與凝汽器循環水管連接方式采用法蘭連接，并在二次濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。
　　（5） 安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗。

　　六、定貨須知
　　1、 需方提供安裝方案（立式安裝、臥式安裝、垂直90度安裝）、接管通徑根據需要方提供安裝尺寸或原二次濾網圖紙進行設計。
　　2、 用戶有特殊環境，我公司將派人現場勘察另行設計。

　　發電廠凝汽器膠球自動清洗裝置系統組成:

　　1、神美公司生產的收球網是目前較其它膠球清洗裝置的更新換代產品,結構形式遙遙合理.分為柵格網板式(SF型雙柵格網板收球網,SD型單柵格網板收球網)和SL型露斗式收球網.柵格網板式收球網的柵網板可以轉動,在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向遙遙的位置；既減少水阻又起到清除柵網板上雜物的作用.網板的轉動定位由電動執行遙遙執行(DN300～DN700小型收球網為手動控制).柵網板到位與否是遙遙膠球清洗裝置系統收球率的關鍵之處.
　　SL型,SD型,SF型收球網(膠球回收網器)
　　2、膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。　膠球清洗泵(膠球輸送泵)
　　3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、露斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。
　　ZQS型裝球室(膠球存儲器)
　　4、分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其遙遙通徑為DN100，分配口為DN89，膠球投用時可通過窺視窗觀察運行情況。
　　FH型分匯器(清潔海綿膠球切換三通管閥)

　　膠球清洗系統相關產品：

　　二次濾網：二次濾網是冷卻水凈化裝置的主要設備遙遙，它可以清洗大于6㎜以上的一切雜物，能遙遙膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”遙遙說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網遙遙說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動遙遙（4）減速機（5）強排污裝置等部件組成。
　　XEW型旋轉反沖洗強排污二次濾網(循環冷卻水二次過濾凈化裝置)
　　我廠生產的清洗凝氣器海綿膠球，可與遙遙膠球相比,但價格只是遙遙膠球的1/4，膠球直徑12—28mm海綿膠球全部為天然橡膠制造，品種分金剛砂海綿膠球，剝皮球，光球等。
　　LSHK凝汽器冷卻管清潔專用膠球(遙遙膠球,凝汽器清洗用海綿膠球,橡膠海綿球,剝皮膠球,金剛砂膠球,金剛砂海綿膠球)
　　凝汽器管,冷凝管：我公司生產的凝汽器采用不銹鋼管作為換熱管，管子用脹管法固定在端管板上，中間有隔板支撐管子向上繞曲防止共振，管束布置采用HEI-6的設計技術，用該技術設計的凝汽器為汽流向心式，弧向布置，三角形排列，其特點是汽阻小，過冷度小，管束的耐腐蝕遙遙強，整體遙遙壽命長。
　　膠球清洗系統凝汽器換管,換熱器遙遙換管
　　列管式冷凝器：我廠生產的列管式冷凝器，按材質分為碳鋼列管式冷凝器，不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程，傳熱面積0.5-500m2，可根據用戶需要定制。
　　冷凝器,列管式冷凝器
　　化學補水：凝汽器補水節能裝置技術是電力部推廣的重點節能措施。是通過近幾年來發展起來的一門熱工理論等效焓降法，作為一種新的熱力系統計算分析方法。在冷凝器中增加一套補水裝置，把化學補水科學噴入，使排出的汽體迅速冷卻，從而提高機組真空和回熱經濟遙遙，同時使進入除氧器的水溫提高，含氧量降低，提高除氧器除氧效率。采用該裝置后，煤耗可下降1-3克/千瓦時。半年就可收回投資。
　　膠球清洗系統冷凝器化學補水,冷凝器科學補水真空除氧裝置

　　我公司生產的膠球清洗裝置是目前遙遙內更新換代產品，膠球清洗裝置主要分A、B兩大系列；A系列為露斗式膠球網是產品。B系列為沖孔板網式收球網，本裝置主要組成部件由遙遙的強排污反沖清二次濾網和收球網組成，兩大系列收球網是當前遙遙內對冷卻管清洗產品。它具有以下特點：
　　1、 設計結構新穎合理。 　　2、 操作方便。 3、 膠球回收率可達（≥98%）。 4、 二次濾網過濾能力強。

　　A、B系列的遙遙范圍
　　1、A系列露斗式收球網主要適用于25MW以下發電機組凝汽器冷卻水管的清洗裝置，同時適用于各種熱交換器對冷卻管的清洗的遙遙，提高熱交換的經濟效益。
　　2、B系列沖孔板網式收球網廣泛用于25MW以上汽輪機組的凝汽器冷卻水管的清洗遙遙。

　　A、B兩大系列膠球清洗裝置產品的優點
　　1、我公司生產的A、B兩大系列產品克服老膠球清洗的露球、切球、跑球的缺點。
　　2、收球率：投球達到飽和狀態下收球率可以達到98%以上。
　　3、采用不銹鋼沖孔板作為攔網，膠球的遙遙壽命可以延長3—4倍遙遙。

　　訂貨須知:
　　1、定貨范圍是需求全套還是其中遙遙。
　　2、提供凝汽器循環水管內外徑尺寸及凝汽器冷卻管內徑尺寸。
　　3、收球網是否要電動執行遙遙。
　　4、一般廠家采用共用制,即配兩臺收球網,兩臺分配器,一臺裝球室,一臺膠球泵,一臺電器柜(根據水質決定是否配二次濾網)。
　　5、循環水流量設計值及水中雜質含量。
